压力管道焊缝不得设置在应力集中区，应便于焊接和热处理，并应符合下列规定∶
1 钢板卷管或设备的简节与筒节、简节与封头组对时，相邻两节间纵向焊缝间距应大于壁厚的3倍，且不应小于 100mm;同一筒节上两相邻纵缝间的距离不应小于 200mm。

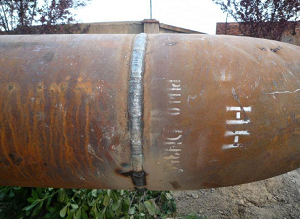

2 管道同一直管段上两对接焊缝中心间的距离应符合下列规定∶
1）当公称尺寸大于或等于 150mm 时，不应小于150mm;
2）当公称尺寸小于150mm 时，不应小于管子外径，且不应 小于 100mm。
3 卷管的纵向焊缝应置于易检修的位置，且不宜在底部。
4 有加固环、板的卷管，加固环、板的对接焊缝应与管子纵向焊缝错开，其间距不应小于 100mm。加固环、板距卷管的环焊缝不应小于 50mm。
5 加热炉受热面管子的焊缝与管子起弯点、联箱外壁及支、吊架边缘的距离不应小于 70mm;同一直管段上两对接焊缝中心间的距离不应小于 150mm。
6 除采用定型弯头外，管道对接环焊缝中心与弯管起弯点的距离不应小于管子外径，且不应小于100mm。管道对接环焊缝距支、吊架边缘之间的距离不应小于50mm;需进行热处理的焊缝距支、吊架边缘之间的距离不应小于焊缝宽度的5 倍，且不应小于 100mm。
7 不宜在焊缝及其边缘上开孔。当必须在焊缝上开孔或开孔补强时，应符合本规范第 13.3.6 条的规定。
1 钢板卷管或设备的简节与筒节、简节与封头组对时，相邻两节间纵向焊缝间距应大于壁厚的3倍，且不应小于 100mm;同一筒节上两相邻纵缝间的距离不应小于 200mm。
2 管道同一直管段上两对接焊缝中心间的距离应符合下列规定∶
1）当公称尺寸大于或等于 150mm 时，不应小于150mm;
2）当公称尺寸小于150mm 时，不应小于管子外径，且不应 小于 100mm。
3 卷管的纵向焊缝应置于易检修的位置，且不宜在底部。
4 有加固环、板的卷管，加固环、板的对接焊缝应与管子纵向焊缝错开，其间距不应小于 100mm。加固环、板距卷管的环焊缝不应小于 50mm。
5 加热炉受热面管子的焊缝与管子起弯点、联箱外壁及支、吊架边缘的距离不应小于 70mm;同一直管段上两对接焊缝中心间的距离不应小于 150mm。
6 除采用定型弯头外，管道对接环焊缝中心与弯管起弯点的距离不应小于管子外径，且不应小于100mm。管道对接环焊缝距支、吊架边缘之间的距离不应小于50mm;需进行热处理的焊缝距支、吊架边缘之间的距离不应小于焊缝宽度的5 倍，且不应小于 100mm。
7 不宜在焊缝及其边缘上开孔。当必须在焊缝上开孔或开孔补强时，应符合本规范第 13.3.6 条的规定。
