首页 > 服务项目 > 锅炉许可证 > 锅炉设备的主要受压元件连接要求锅炉设备制造许可证：锅炉设备的主要受压元件连接要求
3.7.1 基本要求
（1）锅炉主要受压元件包括锅筒（壳）、启动（汽水）分离器及储水箱、集箱、管道、集中下降管、炉胆、回燃室以及封头（管板）、炉胆顶和下脚圈等;
（2）锅炉主要受压元件的主焊缝【包括锅筒（壳）、启动（汽水）分离器及储水箱、集箱、管道、集中下降管、炉胆、回燃室的纵向和环向焊缝，封头（管板）、炉胆顶和下脚圈等的拼接焊缝】应当采用全焊透的对接焊接;
（3）锅壳锅炉的拉撑件不应当拼接。
3.7.2 T型接头的连接

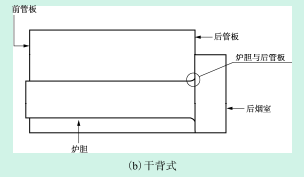

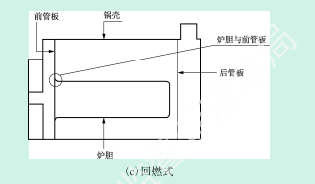

对于额定工作压力不大于2.5MPa的卧式内燃锅壳锅炉、锅壳式余热锅炉以及贯流式锅炉，除受姻气直接冲刷的部位（见图3-1）的连接处以外，在符合以下要求的情况下，其管板与炉胆、锅壳可采用T型接头的对接连接，但是不得采用搭接连接∶
（1）采用全焊透的接头型式，并且坡口经过机械加工;
（2）管板与筒体的连接采用插入式结构（贯流式锅炉除外）;
（3）T 型接头连接部位的焊缝计算厚度不小于管板（盖板）的壁厚，并且其焊缝背部能够封焊的部位均应当封焊，不能够封焊的部位应当采用氩弧焊或者其他气体保护焊打底，并且保证焊透;
（4）T 型接头连接部位的焊缝应当进行超声检测。
3.7.3 管接头与锅筒（壳）、集箱、管道的连接
锅炉管接头与锅筒（壳）、集箱、管道的连接，在以下情况下应当采用全焊透的接头型式∶
（1）强度计算要求全焊透的加强结构型式;
（2）A级高压以上（含高压，下同）锅炉管接头外径大于76mm时;
（3）A 级锅炉集中下降管管接头;
（4）下降管或者其管接头与集箱连接时（外径小于或者等于 108mm，并且采用插入式结构的下降管除外）。
3.7.4 小管径管接头
A 级锅炉外径小于 32mm 的排气、疏水、排污和取样管等管接头与锅筒、集箱、管道相连接时，应当采用厚壁管接头。
（1）锅炉主要受压元件包括锅筒（壳）、启动（汽水）分离器及储水箱、集箱、管道、集中下降管、炉胆、回燃室以及封头（管板）、炉胆顶和下脚圈等;
（2）锅炉主要受压元件的主焊缝【包括锅筒（壳）、启动（汽水）分离器及储水箱、集箱、管道、集中下降管、炉胆、回燃室的纵向和环向焊缝，封头（管板）、炉胆顶和下脚圈等的拼接焊缝】应当采用全焊透的对接焊接;
（3）锅壳锅炉的拉撑件不应当拼接。
3.7.2 T型接头的连接
对于额定工作压力不大于2.5MPa的卧式内燃锅壳锅炉、锅壳式余热锅炉以及贯流式锅炉，除受姻气直接冲刷的部位（见图3-1）的连接处以外，在符合以下要求的情况下，其管板与炉胆、锅壳可采用T型接头的对接连接，但是不得采用搭接连接∶
（1）采用全焊透的接头型式，并且坡口经过机械加工;
（2）管板与筒体的连接采用插入式结构（贯流式锅炉除外）;
（3）T 型接头连接部位的焊缝计算厚度不小于管板（盖板）的壁厚，并且其焊缝背部能够封焊的部位均应当封焊，不能够封焊的部位应当采用氩弧焊或者其他气体保护焊打底，并且保证焊透;
（4）T 型接头连接部位的焊缝应当进行超声检测。
3.7.3 管接头与锅筒（壳）、集箱、管道的连接
锅炉管接头与锅筒（壳）、集箱、管道的连接，在以下情况下应当采用全焊透的接头型式∶
（1）强度计算要求全焊透的加强结构型式;
（2）A级高压以上（含高压，下同）锅炉管接头外径大于76mm时;
（3）A 级锅炉集中下降管管接头;
（4）下降管或者其管接头与集箱连接时（外径小于或者等于 108mm，并且采用插入式结构的下降管除外）。
3.7.4 小管径管接头
A 级锅炉外径小于 32mm 的排气、疏水、排污和取样管等管接头与锅筒、集箱、管道相连接时，应当采用厚壁管接头。
